典型村级&小型工商业光伏电站设计全过程
随着太阳能发电越来越火爆，工商业光伏发电越来越受到企业主的青睐，同样村级电站也逐渐成为扶贫的主要模式，规模一般在60kw以上；商用项目一般安装在闲置屋顶，以自发自用、余电上网为主，村级电站和地面电站建设则需要考虑用地类型，提前确认好土地性质，一般以全额上网为主。
村级电站和小型商用电站设计过程类似，此次小固探查了一个175KW工商业屋顶项目，跟大家分享它的设计过程。
一.项目地勘查
项目地是处于江苏省苏州市的一家工业屋顶，屋顶是水泥平面屋顶，承载能力符合分布式光伏要求，周围无阴影遮挡，适合安装光伏系统。
二.组件
1.组件的选择
先确定组件的规格，再根据项目现场的大小选取合适的逆变器，组件选取市面上常见的晶硅组件，下表是一组多晶硅的具体参数，该组件的大小为1640mm*990mm*35mm。

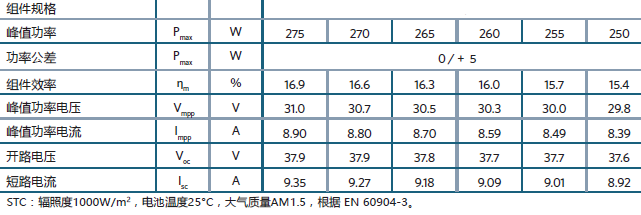

组件的电性能参数
本次项目选用了270Wp的组件板。
2.组件的安装角度
光伏组件的安装角度是整个系统获得最佳发电量的最重要因数，国内一般组件朝南放置，安装倾角根据各地区纬度不同有一个最佳倾角。
纬度 | 海拔 | 组件斜面峰值小时 | 苏州 | 120.624 | 1280.10 | 24 |
苏州市安装最佳倾角
传送门1—全国各地组件最佳倾角
3.组件的阵列间距

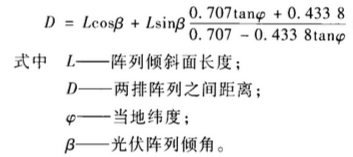

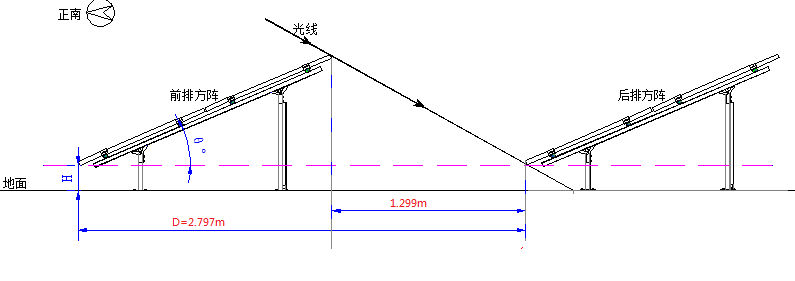

最小间距应保证冬至日9点至15点期间，光伏组件不出现遮挡，计算公式如下：
计算可得：
4、组件的具体排布
根据绘测，项目现场可排布组件数量为700块，总的项目大小为189KW（270Wp*700）。
三.支架（含接地）

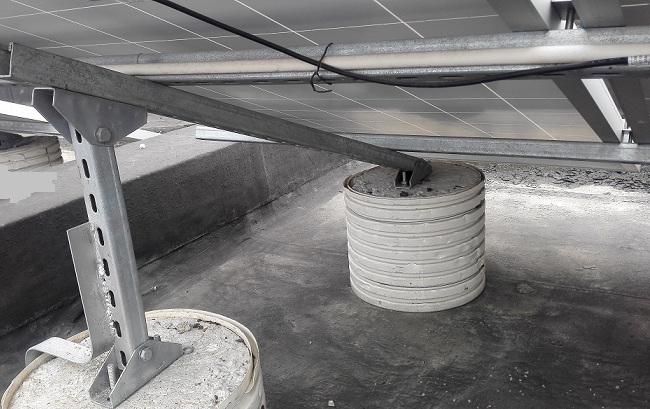

1.先放好水泥墩子（柱体）
2.支架固定

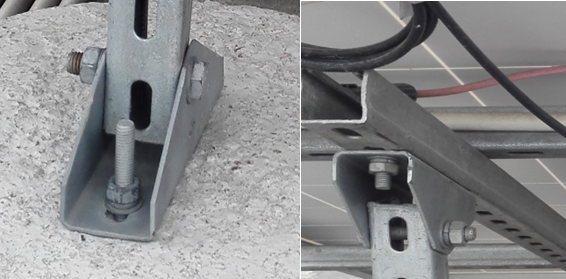

支架底部/上端固定
组件边框固定
3.支架接地

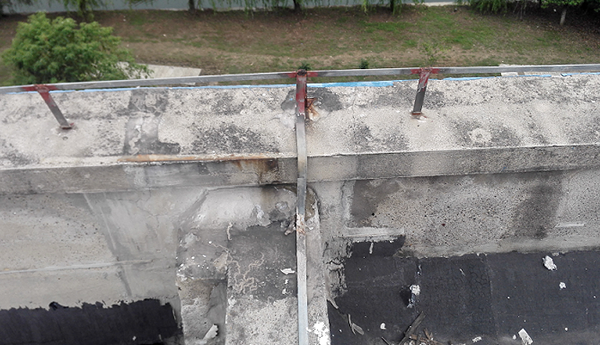

支架底部焊接扁钢和建筑屋顶的接地网接在一起，构成网格。
建筑的接地网
当整个接地网焊接完成后，马上用电阻仪进行接地电阻值测试，当接地电阻R≤4欧姆满足工作接地的要求。
四、逆变器的选择
1.工业并网点为380V，朝向均一致；组件总功率为189KW，可选择技术成熟、转换效率高的25KW的逆变器 7台，容配比为1.08. 接近苏州地区最佳容配比。（针对大型项目现有50KW~75KW可�。谠汲杀荆⒌缧矢撸┐兔�2——各地最佳容配比
GW25K-DT
GW25K-DT | GW25K-DT | ||||||||
交流输出 | |||||||||
32500 | 25000 | ||||||||
25800 | 37 | ||||||||
1000 | 50/60Hz; 400Vac | ||||||||
电压范围 (V) | 输出范围 | 启动电压 (V) | 最大直流电流(A) | 电流总谐波失真 | 输入路数 | 功率因素 | 超前~0.8 滞后 | ||
路数 | 可并联) | 3W/N/PE | |||||||
AMPHENOL/ MC4/PHOENIX | |||||||||
最大效率 | 欧洲效率 | MPPT99.9% | |||||||

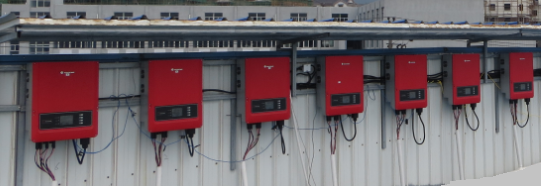

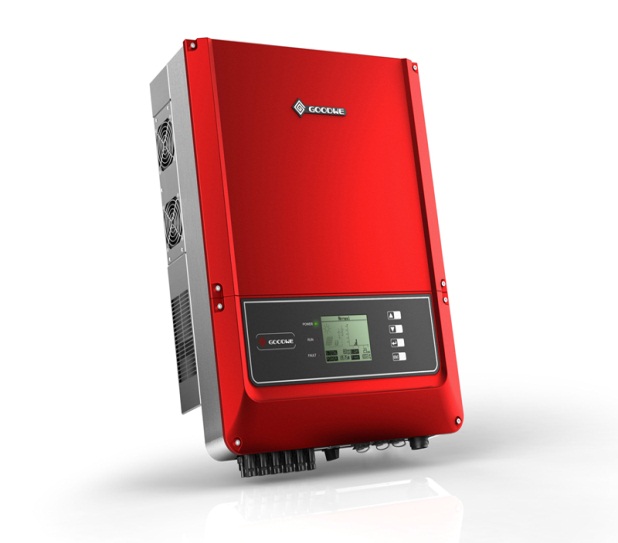

2.现场逆变器图片
五.线缆选择
| 2交流侧YJV-4*16+1*10mm |
? 直流线缆多为户外铺设，其需要防潮、防晒、防寒、防紫外线的特点，所以选择光伏认证的专用线缆，线径为 PV1-F 1*4mm2。
? 交流线缆用于将逆变器交流侧与交流并网柜相连，除了要考虑防潮、防晒、防寒、防紫外线，还要考虑到交流电压损失和线径载流量，所以选用YJV型电缆，线径选择4*16+1*10mm2的线缆。

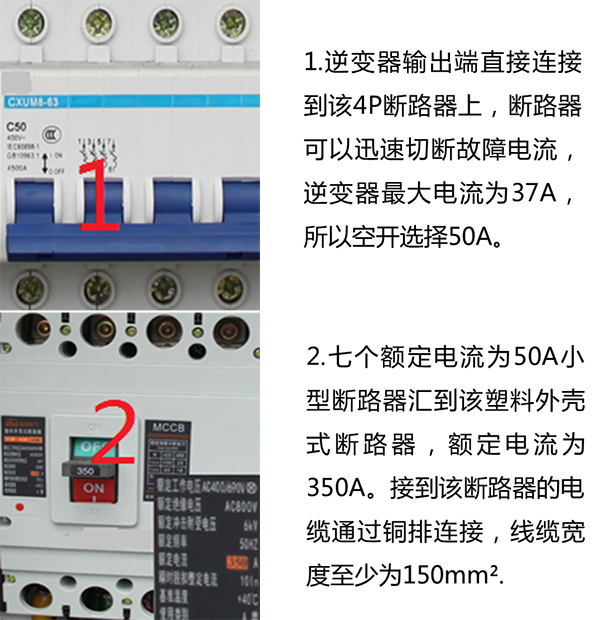

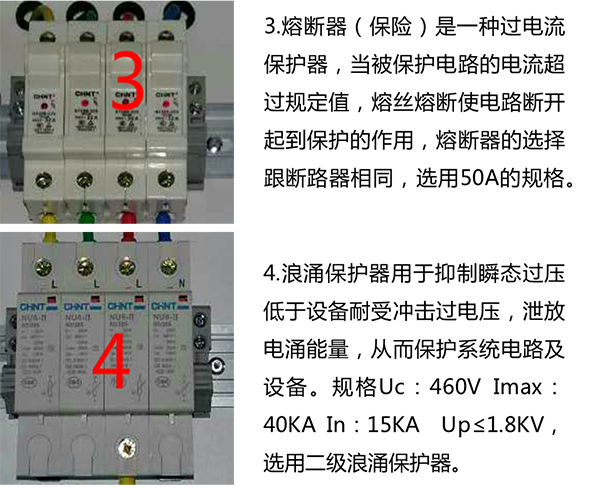

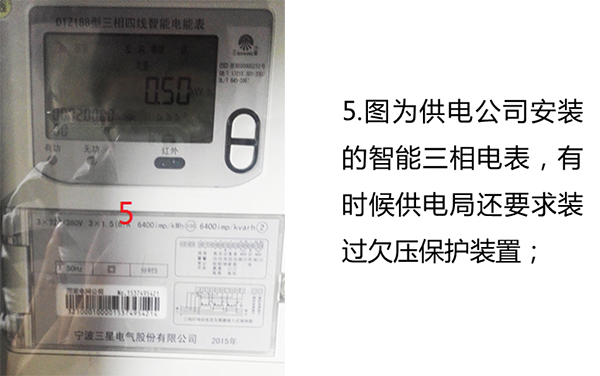

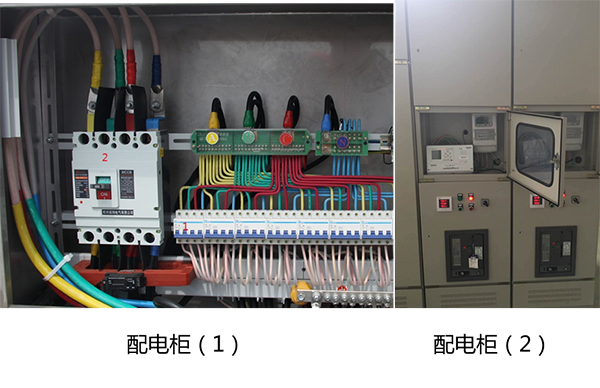

六、配电柜选择
七.整体方案
1.设备清单
设备 | 1 | 700pcs | |
支架 | 3 | 74 | 若干 |
交流线缆YJV-4*16+1*10mm2 | 6 | 17 | 供电局提供 |
监控 | <span style="font-size:12.0pt;font-family:;" "="">GPRS/RS485/WIFI |

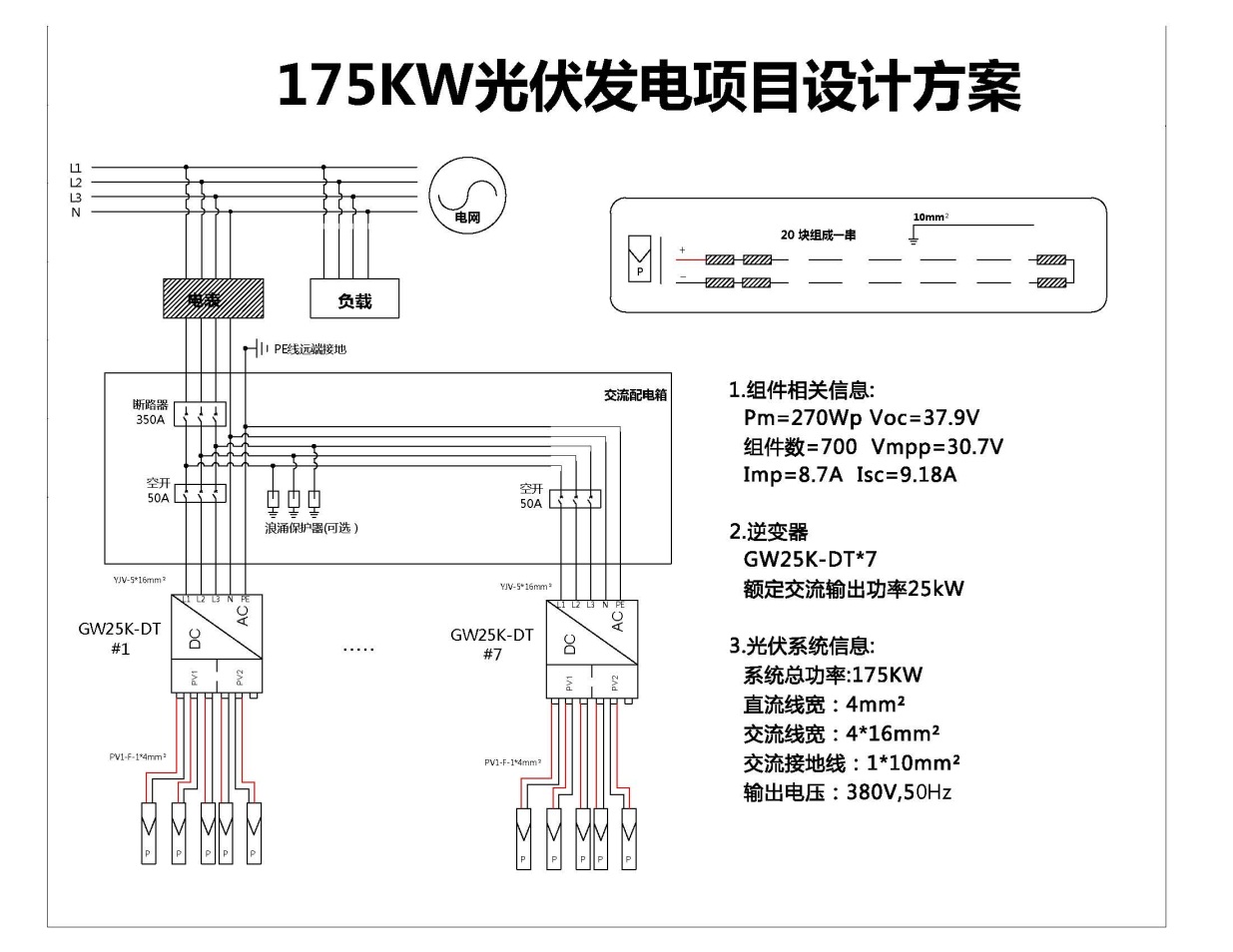

2.系统图
八、发电量
苏州地区的光照按照全年每天3.78小时计算，（传送门3——全国各省峰值日照时数）该项目首年发电量241447度。
