玩儿转光伏2017，从认识逆变器开始
前言
从上图可以看出，并网光伏系统主要由组件、逆变器、交直流配电设备、电网，以及监控系统等…几个部分组成。
在整个系统中，逆变器虽然只占系统成本的8%左右，但它除了把光伏组件的直流电转换成交流电以外，还可以实时记录、并客观的反应整个光伏系统的运行状况，如：发电数据、电站故障信息、通过智能算法帮助运维人员高效的诊断光伏组件和线路故障，等，这也是为什么EVO视讯·中国真人APP所熟悉的远程监控数据中大部分都来源与逆变器。同时，逆变器的各项参数都是系统设计的重要依据。
因而，小固今天分享给大家的文章，最重要想表达的思想就是：逆变器很关键，它是光伏系统的关键先生。
2017已经悄然来临，光伏人在2017年将面对更多的机遇和挑战，毫无疑问，了解逆变器，对您2017玩儿转光伏，非常有必要
接下来，大家就和小固一起详细了解一下逆变器吧O(∩_∩)O哈哈~
一、逆变器的分类

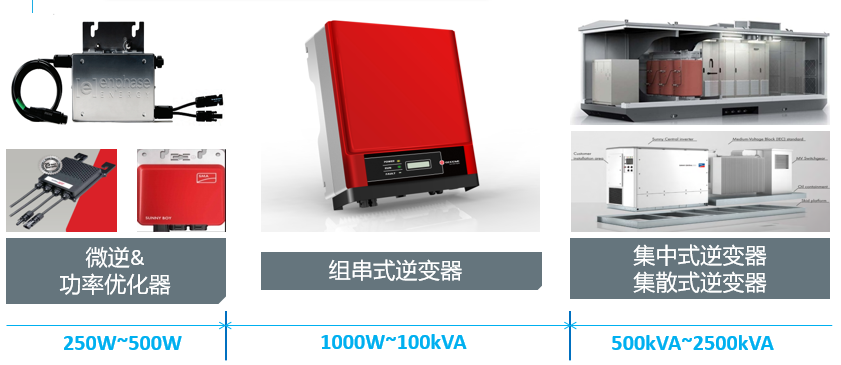

根据逆变器的容量，EVO视讯·中国真人APP把逆变器分成微逆、组串式逆变器、集中式逆变器（集散式逆变器）
小固点评：集中式逆变器主要应用于大型地面电站，而分布式光伏发电基本上都采用组串式逆变器。
二、逆变器的参数（以EVO视讯·中国组串式25kW为例）
小固点评：逆变器参数有很多数据，小固只截取一部分，它的交直流输入参数直接决定了，您的光伏系统要匹配什么样的电网，根据不同规格的组件如何设计合适的方阵，超配比等信息；当然还有大家关注的效率信息。
逆变器的一些核心功能还包括：
1）MPPT功能（最大功率点追踪）—根据组件的U-I特性，逆变器通过合适的软件算法，使组件始终保持在在最大功率点输出
2）逆变功能—逆变的意思是把组件输出的直流电变成交流电，满足并网需求
3）保护功能—逆变器有超过十项安全保护，保证逆变器和人身的安全，如：过欠压保护、过流/短路保护、孤岛保护、残余电流/漏电流保护，等…。
4）无功补偿功能—逆变器可以调节功率因数，以保证用户负载对无功的需要。
5）电网适应功能—逆变器应可通过自身调节或安规调整适应不同的电网环境，如农村弱点网高阻抗条件，不同国家电网要求的安规范围，等…
6）信息查看功能—逆变器记录了很多数据，包括总的发电量、每年/月/日的发电量,还可以查看直流电压电流值、交流电压电流频率值、实时功率，等…
7）故障查询&判断功能—当光伏系统发生故障，逆变器记录的如下（部分）故障信息，可以准确的告诉您，光伏系统发生了什么状况，并快速排查，恢复系统发电。
|
机器报错 |
错误代码 |
故障描述 |
|
Utility Loss |
23 |
市电丢失或电网连接断开 |
|
Isolation Failure |
14 |
对地绝缘阻抗过低 |
|
Ground I Failure |
22/32 |
对地漏电流过大 |
|
Vac Failure |
09/10/12/15 |
电网电压超限 |
|
Fac Failure |
03/04/12 |
电网频率超限 |
|
PV Over Voltage |
17 |
DC输入电压过高 |

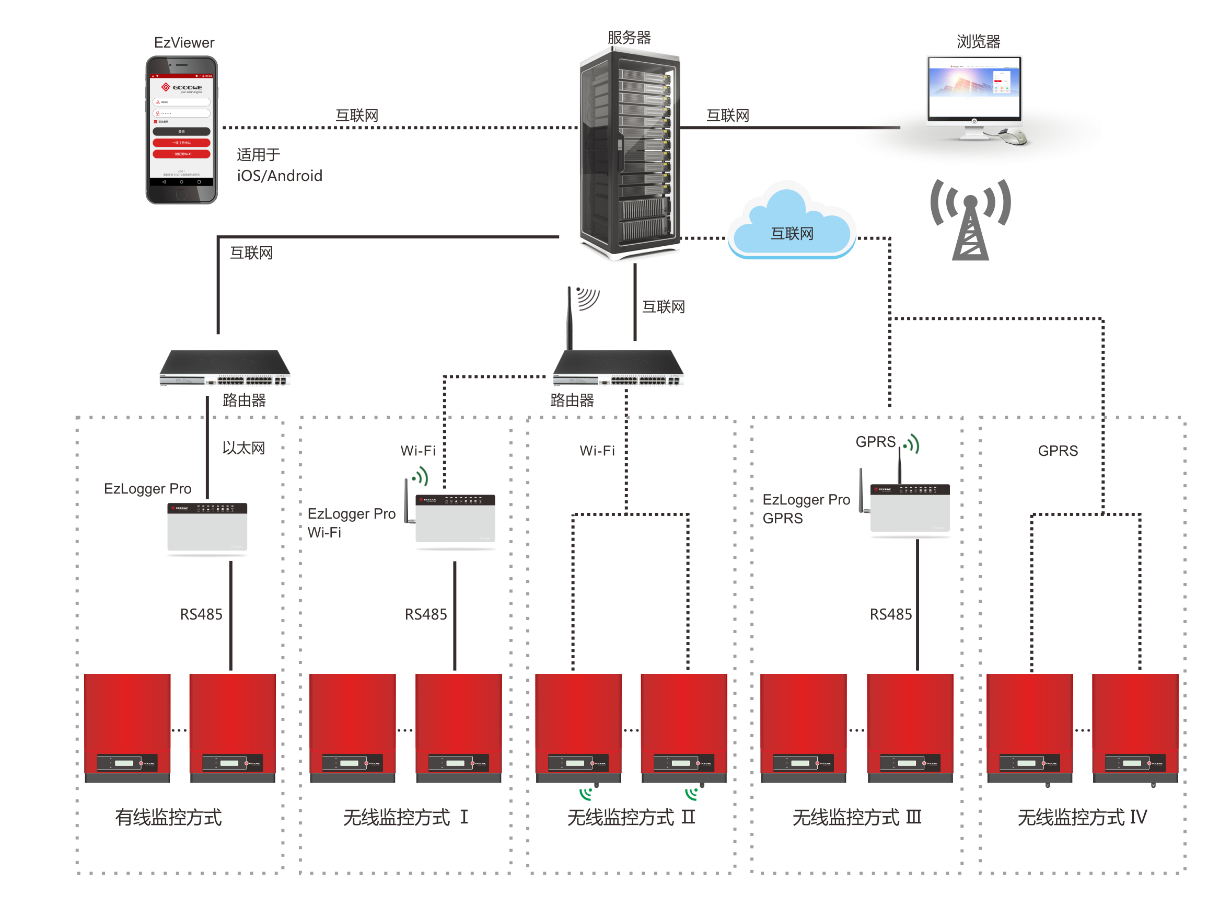

8）远程监控功能—逆变器可以利用自身可提供的（RS485/WiFi/GPRS）不同的通讯方式，帮助光伏系统实现远程监控，以满足业主对高效运维的需求。
小结：
以上叙述的，只是逆变器部分的基本功能及关键参数介绍。事实上，随着光伏应用的发展，各种应用场景都对逆变器都提出了更多的关键技术需求，如“光伏+储能”的应用、“1500V光伏系统”、“防直流拉弧”等…，毫无疑问，逆变器本身的稳定性、功能性、安全性、技术创新和发展性，都是关乎光伏应用的进一步技术创新和系统成本降低。
所以小固要强调：逆变器是光伏系统的关键先生，玩儿转光伏2017，要从认识逆变器开始！
