直流电缆选型，10MW项目可节约8万元
光伏电缆是光伏系统中配套电气设备的基础,虽然光伏电缆在分布式光伏中占比3%左右,但在实际经验中发现,使用错误的电缆可能造成线损过大、供电稳定性降低等问题，从而降低项目收益率。
因此，选择合适的电缆可以有效降低项目事故率、提高供电可靠性、方便施工运维。按照应用位置不同，分布式光伏系统中电缆可分为直流电缆和交流电缆，小固本文为您介绍直流电缆选型。
直流电缆选型（1100V系统）
直流电缆多为户外铺设，需要防潮、防晒、防寒、防紫外线等功能，因此分布式光伏系统中的直流电缆一般选择光伏认证的专用电缆。这类连接电缆使用双层绝缘外皮，具有优越的防紫外线、水、臭氧、酸、盐的侵蚀能力，优越的全天候能力和耐磨损能力。目前1100V常用的光伏直流电缆为PV1-F系列，应用标准：2 Pfg?1169/08.2007。

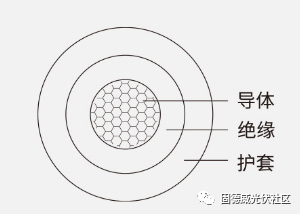

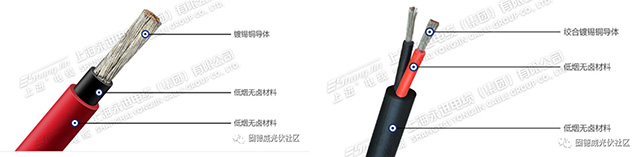

单芯光伏电缆 芯光伏电缆
直流电缆选型（1500V系统）
地面电站使用的直流电缆电压等级为DC 1.5kV，直流电缆采用直埋敷设，电缆埋深应该根据当地土壤冻胀性及相关国家标准确定，电缆走向应明晰简短且尽量同路径以减少开挖量。常用的型号为H1Z2Z2-K 1*4mm? 、GF-WDZEESR-125-DC1800V-1*4等。
电缆代号说明：
1. 系列说明：光伏电缆…GF
2. 燃烧特性说明：无卤…W，低烟…D，阻燃…Z（ZA、ZB、ZC）
3. 耐热特性代号：105℃ ，125℃
4. 材料特征：交联无卤低烟阻燃聚烯烃绝缘…E，交联无卤低烟阻燃聚烯烃护套…E，非金属防水层…Y(N)，金属防水层…P3
5. 结构特征代号：双芯可分离…S，软电缆…R，双钢带铠装…2，圆钢丝铠装…3,防水结构…（F）
电缆加铠装：可以增强抗拉强度、抗压强度等机械保护延长使用寿命，增加产品耐腐蚀性。铠装的有一定的抗外力性能，有效决绝冻胀，还可以提防鼠蚁撕咬，不至于透过铠装造成电力传输问题，铠装的弯曲半径要大，铠装层可以接地，保护电缆，可以直埋。
直流电缆设计选型

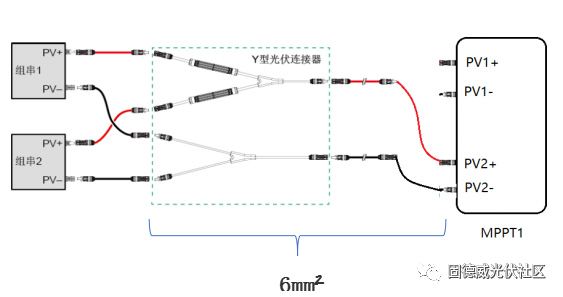

通常光伏直流电缆选择4mm?就满足系统设计要求，在直流电缆到逆变器特别长的场景（譬如组串式逆变器集中放置方案）或使用Y型接线端子的情况下会使用6mm?的电缆。

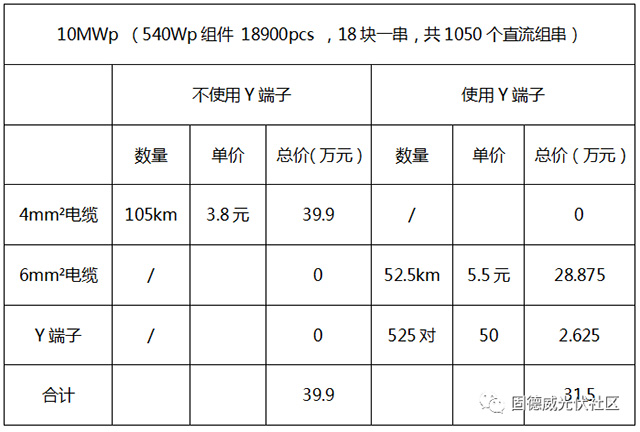

10MWp的项目使用Y型端子方案电缆成本节约8.4万元。
作为实现双碳目标的主力军，光伏正迎来前所未有的黄金发展机遇，电缆是光伏电站重要组成部分，合理的电缆选型关乎电站成本，更关乎电站安全，不容忽视。
