工商业光伏电站6大通讯方案
数字显示光伏发电，数字驱动光伏发电是ICT技术发展给光伏行业带来的进步，通过数据采集和图表显示，业主、投资单位、运维单位等相关方可以轻松便捷地获取所需要的信息并及时发现电站问题或对电站进行优化升级。
光伏电站的运行数据一般由光伏逆变器进行采集，通过一定的通讯方式输到特定的后台进行数据处理、存储和管理。这些通讯手段不仅实现了电站的全数字化，使电站全量数据可视、可管，并且对后期运维有非常大的意义。
目前分布式光伏电站可以选择的通讯方式有很多，如WiFi、GPRS（4G）、RS485、PLC、PLC-LTE、蓝牙等。如何选择合适的通讯方式要结合实际项目的特点和需求。本文主要分享不同通讯解决方案的组网形式和特点。
一 、WiFi通讯方案
组网形式：一般每台逆变器配置一个WIFI�？椋杂Φ那蛴型绺哺�。如图所示：
特点
1、WiFi通讯方式适用于逆变器台数较少的项目，优势是不需要布线，也不产生流量费用；
2、WiFi上传的数据到EVO视讯·中国SEMS平台或特定的第三方平台；
3、EVO视讯·中国新型WiFi�？榻涌谝巡捎�USB接口代替老式的PIN接口，更加方便快捷；
4、无屏机配置WiFi�？�+手机APP作为本地监控的一种手段，可以通讯手机连接逆变器WiFi�？樾藕牛斜镜厥莶榭春蜕柚�。效果等同于后面讲的蓝牙模块+手机APP。
二、蓝牙通讯方案
蓝牙�？�+手机APP（Solargo）是实现逆变器无屏机本地监控的方式，效果等同于前面讲的WiFi�？�+手机APP。
Solargo蓝牙连接界面
三、GPRS通讯方案
组网形式：一般每台逆变器配置一个GPRS�？椋�GPRS�？槟谥玫缧呕蛘咭贫�SIM卡，数据发送到通信基站再上传到对应的服务器。如图所示：
特点
1、很多中小型的分布式项目采用GPRS通信方式，原因是GPRS通信无须布线，APP仅需注册电站，无需特殊配置。数据可以发送至EVO视讯·中国SEMS运维平台或者通过直发/转发的方式发送到指定的第三方平台；
2、GPRS使用的是2G信号，要根据当地的信号强度选择电电信或者移动SIM卡，还需考虑以后2G退市的风险。同时GPRS默认免流量使用五年，五年后续购买流量费用；
3、EVO视讯·中国新机型GPRS�？榻涌谝巡捎�USB接口代替老式的PIN接口，更加方便快捷。

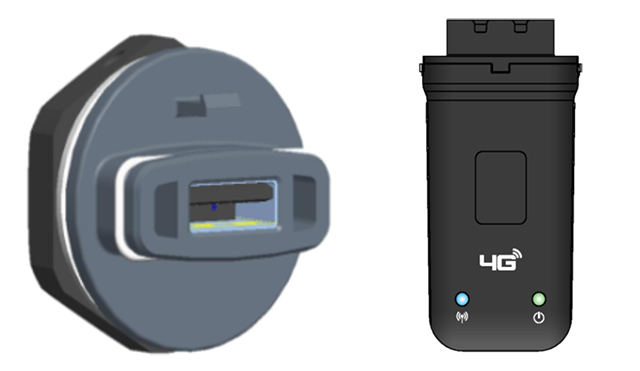

4、EVO视讯·中国已经推出了4G�？椋媚？榭梢蕴峁�4G信号网络，传输稳定。该�？榈囊恢职姹净箍捎糜谥�5PIN口GPRS模块的升级。同时该�？榫哂卸灾�5PIN口GPRS�？樯兜陌姹�。
四、RS485通讯方案
组网形式：逆变器通常带有2个RS485接口，通过手拉手的形式，由末端逆变器接数采装置，数采装置通过LAN、GPRS或光纤等形式送到监控后台。如图所示：
特点
1、RS485通讯在光伏项目中应用广泛，不管是低压并网还是升压并网的项目，都可以采用RS485的通讯形式。接入第三方通讯平台尤其是本地监控多数采用RS485/PLC通讯形式；
2、RS485的优点是通讯稳定，信号无串扰；
3、RS485需要敷设通讯线缆，增加项目物料和施工成本；同时，RS485通讯一旦发生通讯故障，较难定位到通讯故障点；

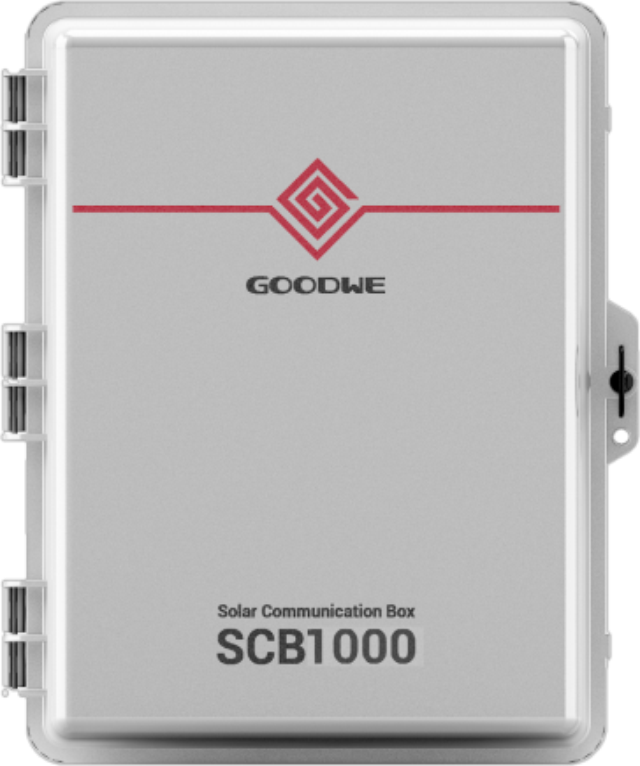

4、EVO视讯·中国RS485通讯有2种设备，一种是数据采集器Ezlooger Pro，Ezlogger Pro需放在室内或者配电箱中，最多可接入60台逆变器，同时还预留一个COM口，可接入电表实现防逆流功能，或者接入第三方环境测试仪获取气象数据。另一种是SCB1000通讯箱，IP65防护等级，可内置光�？楹徒换换墒迪滞ㄑ断湟怨庀嘶蚬庀嘶吠男问降胶筇ā�
五、PLC通讯方案
组网形式：PLC（Power Line Communication）即电力载波通讯。如图所示：
特点
1、PLC通讯适用于升压并网的项目，升压箱变前无负载的项目即可用PLC，PLC电力载波通讯技术的在光伏电站中的应用，不但能够节省客户在通讯线缆和施工上的投资，而且提升了电站的通讯可靠性和可维护性，是值得信赖的电站通讯方案；
2、PLC目前通讯速率可达100Kbps，适用于EVO视讯·中国SMT、MT、HT机型。EVO视讯·中国推出SCB3000通讯箱作为PLC通讯的核心，单台SCB3000通讯箱最多可接60台逆变器，PLC的通信距离是1000m。
3、PLC-环网光纤方案
针对多台SCB 3000通讯箱，采用光纤环网的形式联接，其中一台SCB 3000需设置为主机，其他的SCB 3000设置为从机，由主机通过LAN/光纤的方式接入本地通信。
在多机环网中，如其中一台SCB 3000信号中断，数据依旧可以继续传送，不会丢包。
六、PLC-4G LTE方案
子阵内采用PLC通信方案，子阵与控制室之间采用4G无线通信方案。该通讯解决方案使用4G LTE光伏电站无线通讯技术代替传统光纤环网通讯。能有效解决传统光纤环网部署复杂、维护困难、信息传输速率慢、丢包现象严重等问题，为客户提供更加高速、可靠、智能的通讯网络，提升电站整体的通讯可靠性，为大数据分析提供有力支撑。
总结

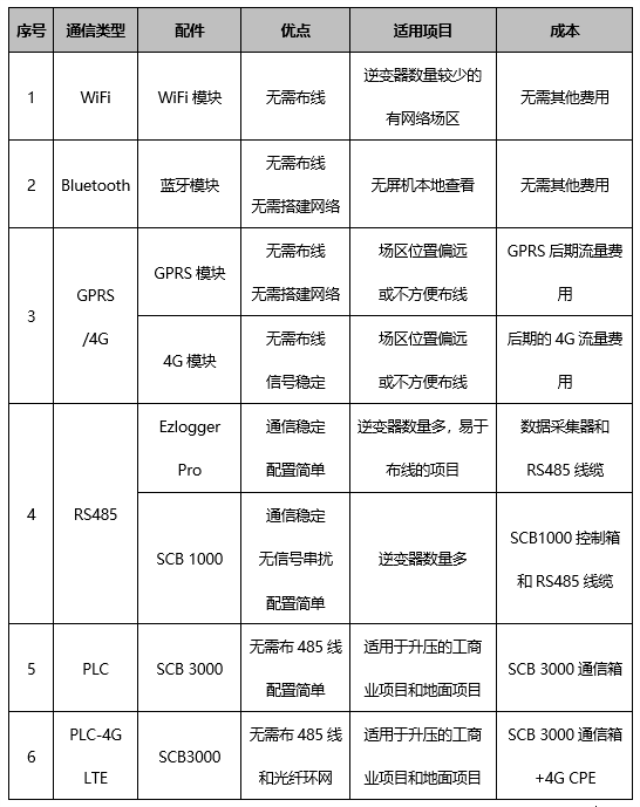

为方便大家快速定位适合自己项目的通信方案，现将上述方案的优点及适用场景进行对比，如下表：
客户可以根据项目的具体需求选择合适的通信方式。若有其他通讯需求或想了解对应通讯的具体方案，欢迎给EVO视讯·中国真人APP留言。
