关于光伏配电箱的那些事儿
现在因为疫情的原因大家也没有办法去到现�。谴蠹以诩矣钟心男┥璞缚梢宰约炷�？首先能想到的就是我们的配电箱, 所以今天小固就给大家简单的介绍一下光伏配电箱。
文章的内容主要是分为三个部分，户用系统的组成、配电箱种类及内部构成、最后是关于后期运维检查。
一、户用光伏系统组成
户用系统相对是比较简单的，组件输出直流电到逆变器，转换成交流电输出，最后并网。配电箱上游主要就是组件、逆变器，对于配电箱我们前期关注度可能不会很高，那小固通过我们的400反馈了解到客户经常有机器报市电丢失等问题，那很有可能就是我们的配电箱出了故障。
二、光伏配电箱
各地并网要求以及客户需求不同导致市场上的配电箱样式也比较多样，没有统一；所以大家对于箱体材料、内部结构、元器件等需求也是不同的。

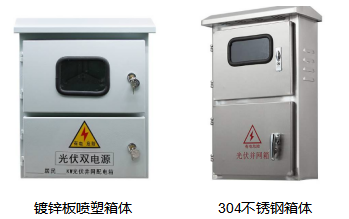

1. 不同箱体选择
1）不锈钢箱体：防锈功能好，配电箱更加的经久耐用；
2）镀锌板箱体：在钢板或者铁板表层电镀了一次金属锌，易成型，相对成本低。
2. 分体式与一体式
有一些现场我们采用的是分体式，也就是电表和开关是分开的，这种配电箱离我逆变器就比较近；当然也有一些地方是一体的，可能整体配电箱是由电网公司提供的，相对来说会更方便查询。
3. 其他需求
1）元器件品牌
看各地电网的要求，如果有特殊的需要也可跟配电箱厂家商量，看是否需要定制。
2）失压脱扣功能
即在大电网断电时，是否能保证光伏系统停止工作，不向电网反送电。
3）自动重合闸功能
停电分闸以及来电自动合闸功能，起到过载和短路保护的作用，的功能。目前，广泛应用于项目现场比较偏远，无运维人员值守的地方。
4. 总体要求
1）箱体应允许从底部进入电缆，设有电缆进出线孔和进出箱体的防水端子；
2）交流汇流箱外壳防护等级不低于IP65；
3）安装方式：汇流箱为户外立式结构，箱体底部距地面最低0.5m，采用挂式安装方式，利用螺栓将汇流箱与安装支架连接；
4）配电箱内设置N排、PE排，铜排截面应满足相关标准要求；
5）具备3C认证证书等相关证书。
三、户用光伏配电箱构成
户用配电箱一般由断路器、自复式过欠压保护器、浪涌保护器、浪涌保护器后备断路器和刀开关组成。

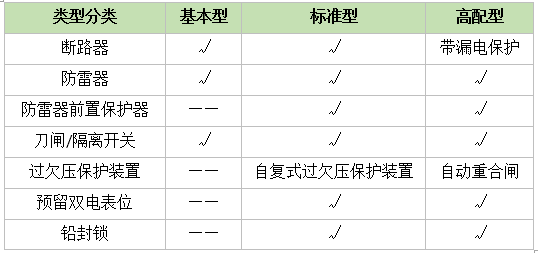

某电箱厂家配置
1. 断路器
断路器主要作用是短路或者过载后能够切断电路；根据电压分为单相220V和三相400V，根据额定电流选型一般是取逆变器交流侧最大输出电流的1.2~1.5倍。常见规格有16A、25A、32A、40A、50A和63A等。

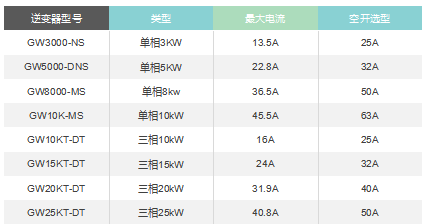

1）固德威逆变器空开选型推荐
比如单相10kW,交流最大输出电流是45.5A，那45.5A*1.2倍=54.6A<63A，大家可以选择63A的。

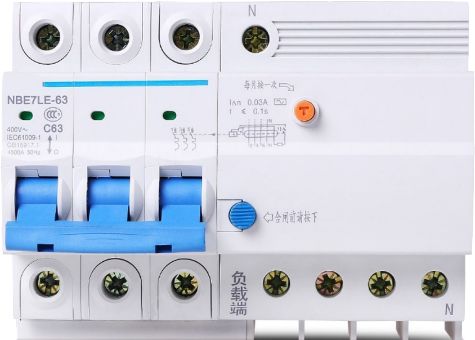

2）断路器（带漏保）
漏电保护器全称残余电流动作保护器，主要是通过漏电保护装置检测异常电流实施漏电保护。在阴雨天天气漏电流可能会比较大，当漏电流过大时，我们的机器会报错GFCI。
小固提醒：关于漏保跳闸问题，我们之前的直播也有讲过。
2. 自复式过欠压保护器
自复式过欠压保护器是当线路中过电压和欠电压超过规定值时能自动断开，并能自动检测线路电压，当线路中电压恢复正常时能自动闭合。
同样也分为单相自复式过欠压保护器和三相四线自复式过欠保护器两种，常见规格有25A、32A、40A、50A等。当过切压保护器坏了或者断路器跳闸时，逆变器都会报电网丢失的故障。
3. 浪涌保护器
遇到强雷雨天气时，外界的干扰产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。选型原则是最大持续工作电压Uc＞1.15U0，通常是选择最大放电电流40kA。
小固提醒：当强雷雨天过后我们的业主可以对配电箱进行一个检查，查看防雷是否失效，防止下次雷雨天气破坏设备。
4. 浪涌保护器后备断路器
当通过浪涌保护器的涌流大于其 Imax，浪涌保护器将被击穿失效，从而造成回路的短路故障，为切断短路故障，需要加装断路器或熔断器。
一般分为两种，一种是熔断器，有反时限特性的长延时和瞬时电流两段保护功能，就是故障熔断后必须更换熔断体；第二种是断路器，有瞬时电流保护和过载热保护，故障断开后，可以手操复位，不必更换元件。
5. 刀开关
刀闸开关主要采用物理隔离，创造一个明显开断点，确保在检修和维护时人员的安全，起到安全提示的作用。通常选型时刀开关额定电流≥回路主断路器额定电流，常见规格有16A，32A和63A等。

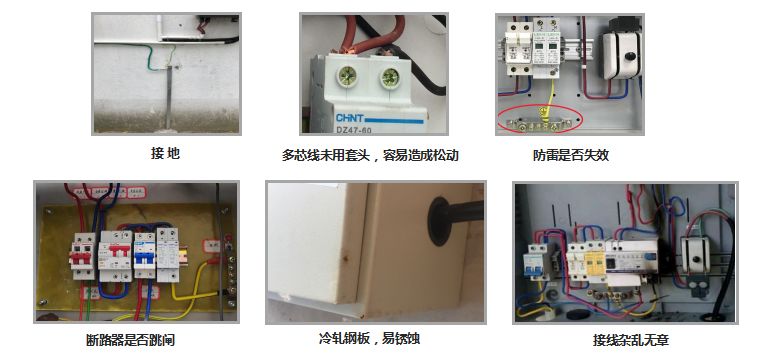

四、配电箱检查
那我们在后期运维的时候要注意什么呢？
1.? 配电箱中的N排、PE排一定要单独接地；
2.? 电缆一定要使用配套的铜套头，防止线头松动；
3.? 雷雨天气一定要提醒业主检查浪涌保护器防止失效；
4.? 机器报电网丢失，很有可能就是断路器跳闸或者过欠压坏了；
5.? 材料可以选择不锈钢或者镀锌板，切记不要选择质量差的，后期很容易生锈；
6.? 前期布线一定要规范，避免后期运维检修人员无法辨别，存在一定的安全隐患；
五、总结
配电箱作为家庭光伏电站和电网之间的纽带，虽然在光伏系统中成本占比不大，但也是光伏系统里一个重要组成部分；国内市场上光伏配电箱种类也是比较繁多，大家一定要根据各地并网要求不同以及客户需求，购买合适的配电箱。
