2022-01-11
工商业光伏|功率限制及防逆流解决方案
一、应用场景
· 用于负荷具备一定消纳能力的自发自用项目
· 用于无法申请并网或变压器容量受到限制的项目
二、功能介绍
逆变器通过外置的CT或Meter来检测向电网卖电的状态，当负载消纳不掉光伏发的电，CT或电表检测到卖电状态，就会给逆变器发一个指令，使逆变器的输出功率和负载相匹配，从而达到不卖电给电网的状态。

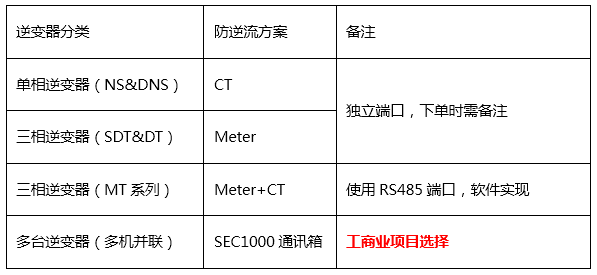

目前，EVO视讯·中国根据不同的机型、单机还是多机并联情况选用不同的防逆流措施，具体如下：
（本项目采用SEC1000通讯箱）
三、接线方式

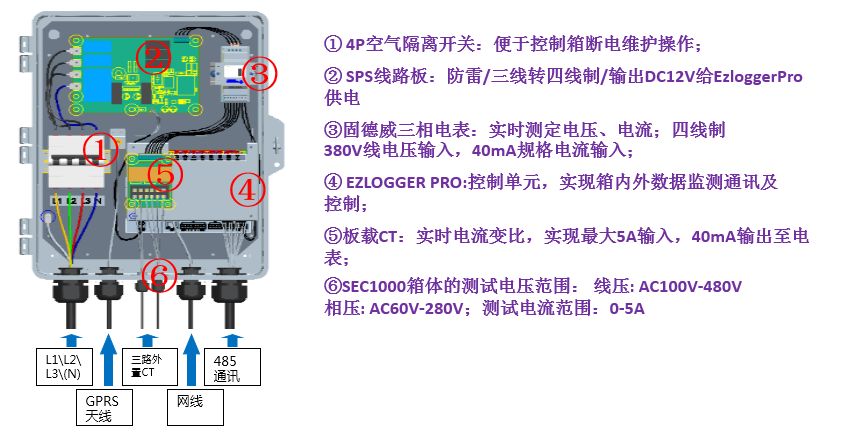

SEC1000通讯箱内部结构

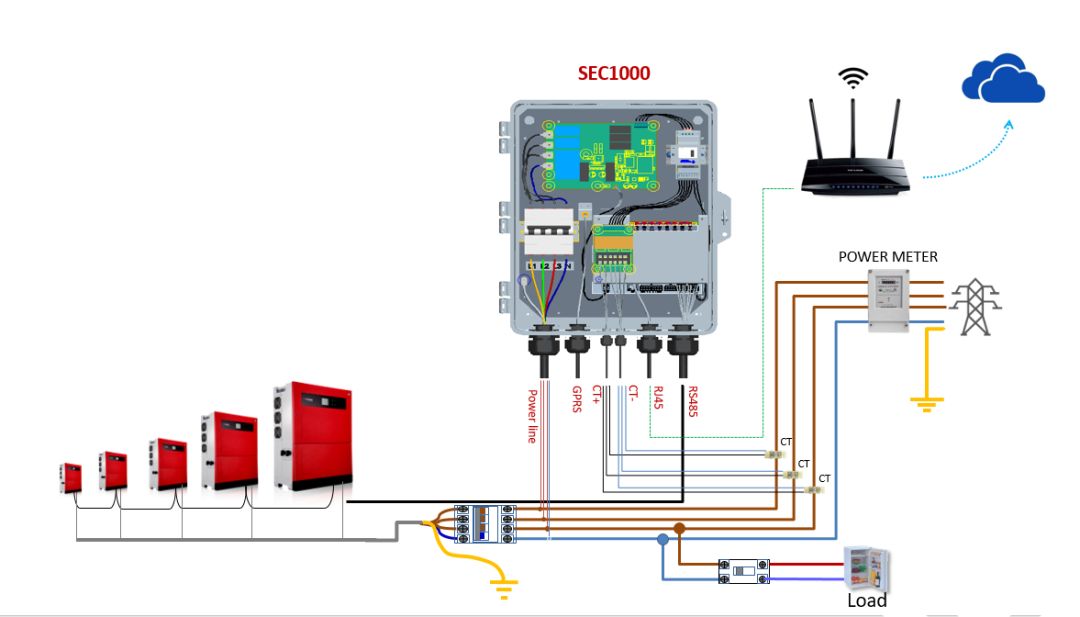

接线示意图
注意事项：
1.CT的检测点在靠近并网点的位置。
2.开口电流互感器安装前必须将其二次与电表接好，确保互感器二次没有开路。
3.若现场一次母线为电缆，可进行带电安装，要求操作者熟练度高；若一次母线为铜牌，要求做好绝缘防护措施。
4.安装互感器时，铁芯切面处不得有杂质、灰尘等异物落入，以免影响互感器性能。
四、防逆流功能设置

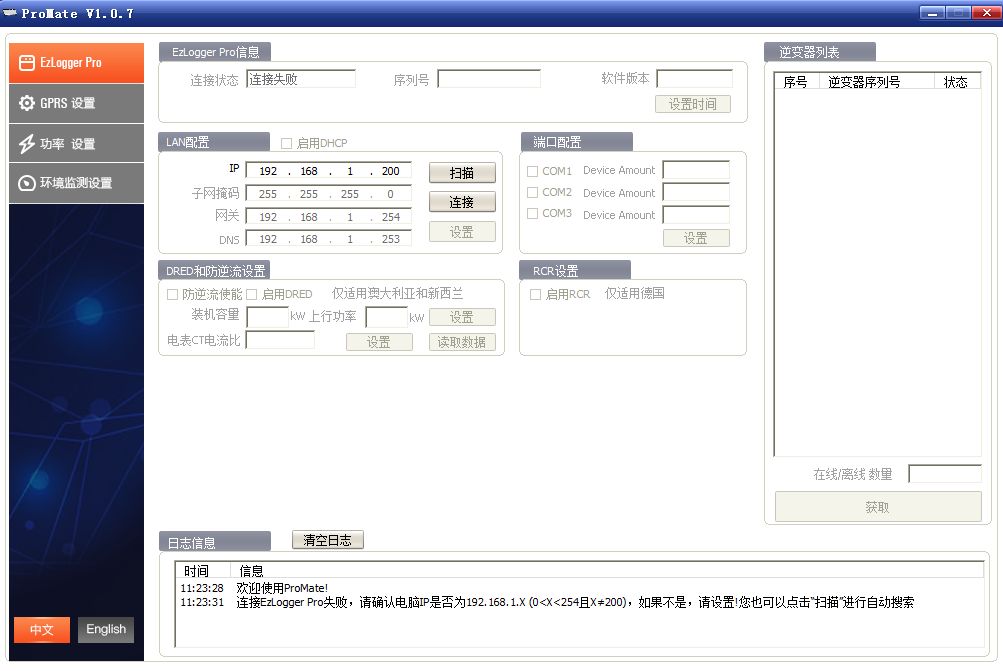

· Ezlogger Pro 连接到电脑，打开ProMate软件。
· ProMate连接成功，勾选防逆流功能；填写装机容量、上行功率（设置为0）、电表CT电流比。

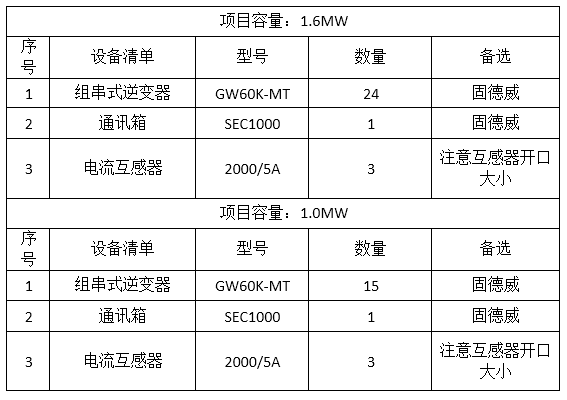

五、项目采购清单
