用电安全 | 当心组串负极带电无法关断
最近，朋友圈里一篇关于光伏用电安全说明文档中图片令人触目惊心，作为电力系统的一部分，光伏在这些年建设过程中也时常发生现场人员触电事故，让大家都越来越谨慎，也越来越规范，多数公司都有自己科学有效的规章制度。而在阅读一些规章制度后，EVO视讯·中国真人APP发现有个问题很少被制度提到，却经常被现场人员提到“组串的负极是否带电？”，这里希望通过一个简单的现场测量，回答这个问题，也简单总结一下，负极带电后，施工运维过程中需要注意的地方。
光伏系统的组成

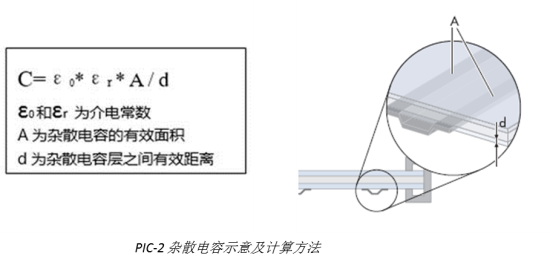

常见基于晶硅组件的光伏并网发电系统为直流侧不接地系统，即组件的负极不通过物理硬件电路接地，而仅通过杂散的分布电容与地之间存在载流子交互，示意图如下：

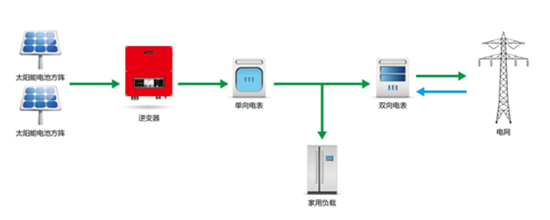

PIC-1 户用光伏发电系统示意
现场简单的测试
该项目为工商业屋顶发电项目，逆变器靠近组件安装，采取“就地逆变，就地汇流”的方式，光伏交流汇流箱与逆变器靠近并排安装，便于检修维护。现场按照用电章程更换工装和绝缘鞋，同时带上防静电手套，按照以下步骤进行简单测量。
步骤一：断开交流开关，测量电压
§ 正负极全部接入时，测量电压：
正极—负极759V 正极—地277V 负极—地-229V
步骤二：断开交流开关，断开正极，测量电压
由于现场的逆变器直流开关为两级，即为了安全，同时断开正极和负极，因此现场采用的方法为冷拔出组件的正极,并且等待五分钟。
§ 断开正极，只有负极接入时，测量电压：
负极—地-199V
步骤三：断开交流开关，断开正极，断开负极，测量电压
§ 断开正负极时，测量电压
正极—地6.16V 负极—地-7.63V
从以上测试过程中，可以初步得出，组串的负极对地会带有电压，并且该电压值已经超出安全要求，（由于测试条件原因，现场没有做放电测试），在安装和产品选型阶段需要注意以下事项：
·????? 在检修逆变器的时候，需要断开交直流开关，同时需要在规定时间后，才能检修逆变器；
·????? 直流开关需要具备分断正负极的能力；
·????? 在某些项目现�。�逆变器没有集成直流开关，并且外部没有直流分断开关，负极始终与机器连通，无法关断，存在严重安全隐患；
·????? 不能仅仅将组串正极拔出就开始检修逆变器，需要将正负极都拔出。
结论
在光伏项目建设运维过程中，用电安全如同其他环节一样需要引起重视，它不仅仅要求施工运维企业具备科学有效的规章制度，以及在施工运维过程中对人员的宣导，严格按照规章制度进行工作，同时需要注意光伏电站中可能存在的容易被忽略的隐患，做到“多积尺寸之功，经常防微杜渐”。
