一键远程关断 逆变器追求的不止是安全
前言
随着光伏应用越来越多地走进生活，安装在建筑物之上或附近的光伏发电系统愈发常见。相较于其他类型，户用分布式电站的安装环境更为复杂。除了追求系统的高效稳定，安全性问题也终于引起市场的足够重视。
随着安徽、浙江等地关于光伏产品安全准入与技术规范标准的出台，安全性，已成为全行业共识。
本文，小固将向大家介绍一种逆变器保障系统安全的重要方式。作为光伏系统的核心，逆变器在异常情况发生时，如果系统操作员可以通过远程的方式一键关断逆变器，使逆变器停止功率输出，断开电网端的连接，保证光伏系统的安全，维护电网的稳定。
一键远程关断的基本原理
光伏发电系统一般由太阳能光伏组件、光伏逆变器、配电箱以及监控运维平台组成。逆变器是光伏系统中最为关键的部分，它承担系统的关键任务，包括了并网发电功能和监控数据通讯功能。简而言之，一键远程关断功能是通过增加逆变器内部相应的功能电路并在总控制室安装信号开关来实现的。
一键远程关断功能的实现需要控制开关、远程通讯和逆变器内部的信号控制等三部分协同实现。
1、控制开关。控制开关安装在远程控制室，一般位于建筑物一楼。在遭遇系统异常或紧急情况时，操作员可通过按下该控制开关，发出远程关断的信号。控制开关可以选用市场上常见的急�？�。
2、远程通讯。远程关断的信号通过有线通道传输，可以使用通讯线缆如RS485，连接逆变器和急�？�。针对多台逆变器的情况，传输远程关断信号的通讯线缆可以采取手拉手的连接方式，与RS485线缆的连接方式相同。当操作员按下急�？厥保冻坦囟闲藕趴梢酝狈⑺透⒘亩嗵姹淦鳎佣迪侄嗵姹淦魍Ｖ共⑼凸β适涑觥�
3、信号控制。逆变器内部相应的功能电路可以接收远程关断的信号，并将信号传输到控制器DSP，命令逆变器停止功率输出和断开与电网的连接。 由于交流端无输出，逆变器的逆变模块以及直流输入升压�？槎蓟嵬Ｖ构ぷ鳎绷鞫说墓β适淙爰负跷�。
一键远程关断的信号可以实现毫秒级的关断控制，从而可以实现保护逆变器和维护电网稳定的功能，还可以实现灵活控制逆变器的功率输出。
一键远程关断的线路连接
逆变器要实现一键远程关断的功能需连接逆变器内部通讯线路和外部的控制线路。
针对单台逆变器，实现一键远程控制的功能需要使用通讯线缆连接控制开关和逆变器内部的控制单元；
针对多台逆变器，同一个控制开关控制的所有逆变器需利用通讯线缆以手拉手的方式连接起来，最后一台逆变器连接到控制开关。

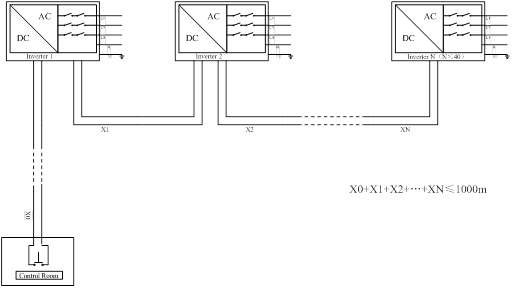

外部接线图

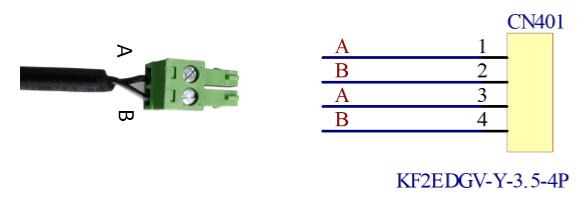

一键远程关断通讯线接口图
如上图所示，通讯控制线缆一端要与逆变器通讯板上的通讯端口连接，另一端要与控制开关连接。在通讯板上的连接方式与RS485通讯线缆的连接方式一致，A线和B线需按顺序连接，以确保通讯正常。
小结
对于具备一键远程关断功能的逆变器，EVO视讯·中国真人APP不仅可以实现一键远程安全关断的目的，即起到安全保护的作用，同时还可以实现远程控制逆变器功率输出的功能。
对于多电源类型的发电系统，例如并网逆变器+柴油发电机的模式，当用户需要完全切换至发电机供电模式时，他可以通过按钮远程控制逆变器的功率输出，从而切换至发电机供电模式。
一键关断功能如此强大，你认为是否存在某种威胁？
